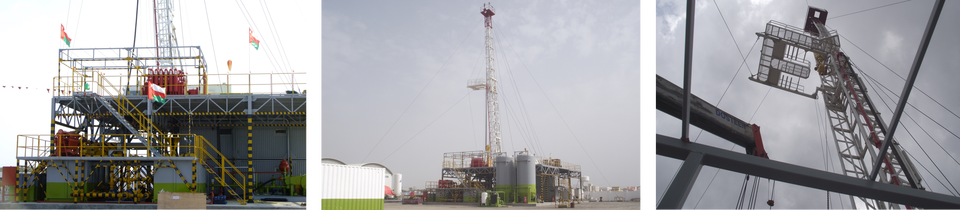

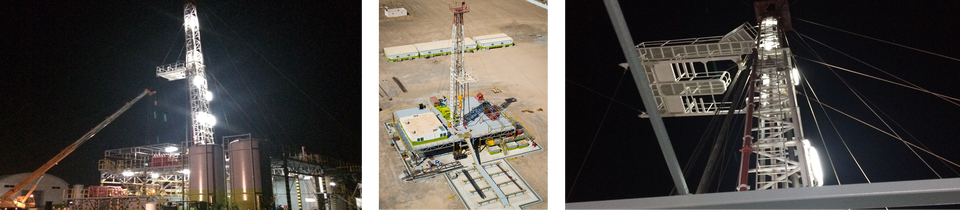

INSTALAȚIA SCOALA- RMTR 80

Instalația este proiectată și construită pentru a instrui personalul de deservire pentru următoarele operațiuni:

a) Forajul sondelor de gaze și țiței;

b) Operațiuni de reparații precum: introducerea și scoaterea coloanelor de țevi și prăjini de pompare, îndepărtarea parafinei, manipularea pompelor de fund, operațiuni de pescuit cu sau fără rotația mesei rotative;

c) Operațiuni de reparații și punere în producție precum: introducerea și scoaterea coloanelor de țevi sau prăjini de foraj, swabbing, scoaterea nămolului, frezarea dopurilor de ciment, tăierea ferestrelor în șirul de foraj, adâncirea sondei, operațiuni de pescuit.




DESCRIEREA ECHIPAMENTULUI

Instalația este compusă în principal din mai multe unități operaționale, precum:

1. Unitatea principală a instalației, include unitățile de putere electrice și Diesel, troliul cu 2 tamburi, transmisii și masa rotativă, turnul cu coroana și platforma pentru personal (monkey board), blocul mobil, capul rotitor (swivel), precum și sistemele de control pe aer, hidraulic și electric;

2. Unitatea de substructură, include rampa pentru țevi cu înclinație, platformele de circulație și containerele pentru echipamente auxiliare;

3. Unitatea de pompare include pompa de nămol, motorul electric de antrenare, transmisii;

4. Unitatea de putere, include generatoarele electrice și stația de control pentru motoarele electrice;

5. Unitatea auxiliară de putere include: echipamentele de alimentare cu aer, hidraulic și combustibil;

6. Sistemul de nămol include rezervoare de curățare și amestecare, sită vibrantă, deznisipator, deznoroiator, degazor atmosferic, pistoale de fund și agitatoare;

7. Unitatea preventorului de erupție include stația de control și colectorul pentru erupție;

8. Platforma de instruire și studiu este prevăzută pentru un grup de 24 de persoane care să fie instruite simultan.



CARACTERISTICI TEHNICE

  • Capacitatea maximă de încărcare a cârligului: 80 MT
  • Diametrul cablului principal: 25 mm (1 in)
  • Diametrul cablului de nisip: 14 mm (9/16 in)
  • Tipul de acționare a instalației: Motor Diesel/Electric
  • Număr de motoare de acționare: 1 + 1;
  • Tip de acționare: Diesel cu motor CATERPILLAR C10, putere 365 CP / 2100 rpm și transmisie Allison CLT 754, 5+1R - electric cu motor de 200kW, 700rpm, 400V
  • Greutatea totală a Instalației Școală: 310 tone.
